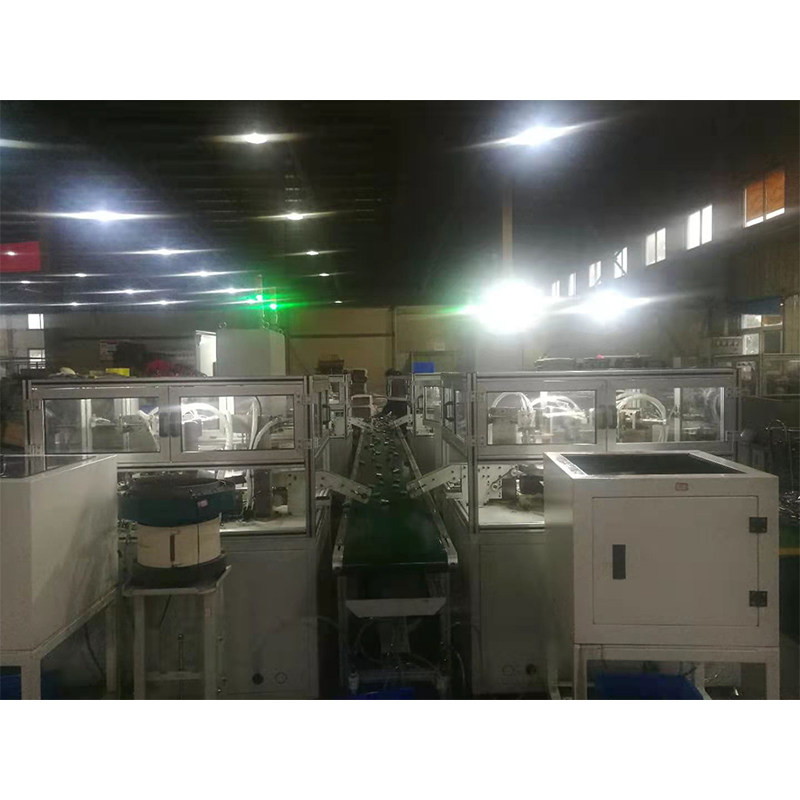

錨具全自動包裝機

      設備布局圖技術參數

      （1）PLC說明：本設備使用SIEMENS西門子s7-1200型PLC；

      （2）配電柜說明：用于控制設備電源、照明、PLC的綜合控制柜。具有過載、短路、漏電保護措施；

      （3）震動盤說明：電源AV 220V 頻率50Hz/100Hz；

              震動盤調試詳情請參照，震動盤使用說明書；

      （4）設備說明： 電源：AV 220V；

               運行主氣壓：0.4-0.6Mpa；

               工作環境：0℃-50℃；

               設備尺寸：1200mm*1100mm*1600mm。

      作業流程及技術方案

      （1）將錨具夾片及橡膠圈放入震動盤內；

      （2）震動盤將左邊夾片震動送到進料夾具內，機械手將夾片抓入轉盤工位；

      （3）震動盤將右邊夾片震動送到進料夾具內，機械手將夾片抓入轉盤工位；

      （4）震動盤將橡膠圈震動送料到工位夾具，機械手取走橡膠圈；

      （5）轉盤工作，橡膠圈工位開始將橡膠圈安裝到夾片上；

      （6）夾片轉入到下一道工位后，工位開始檢測橡膠圈是否安裝到夾片上；

      （7）工位檢測良品后轉入下一道排出工位；

      （8）良品排出后，流入到拉線，開始包裝成品。
